- 產品品牌
- 產品名稱固定陰陽式衰減器
- 產品型號SC 3dB

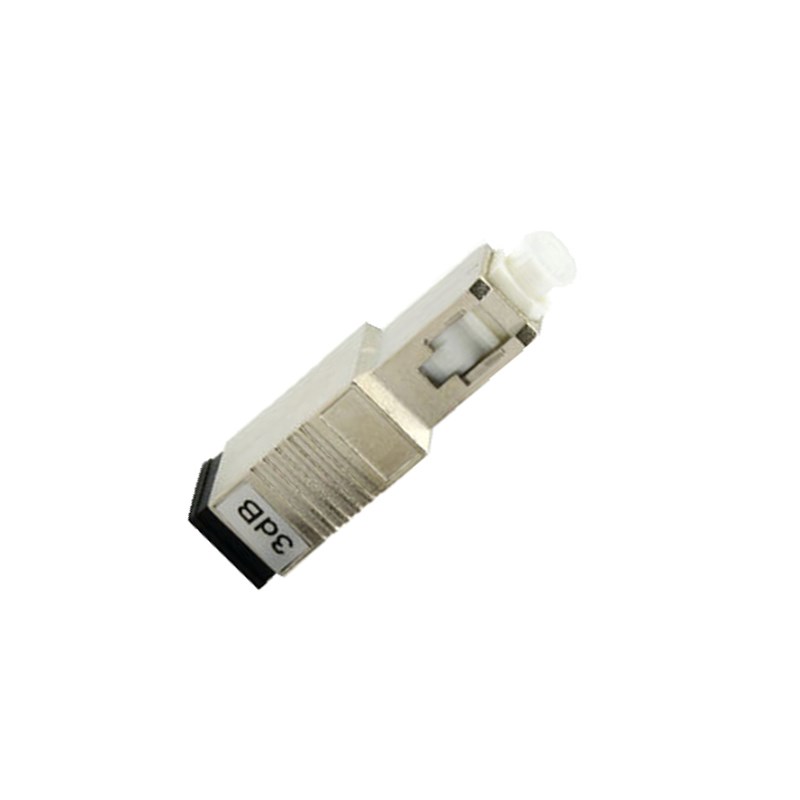

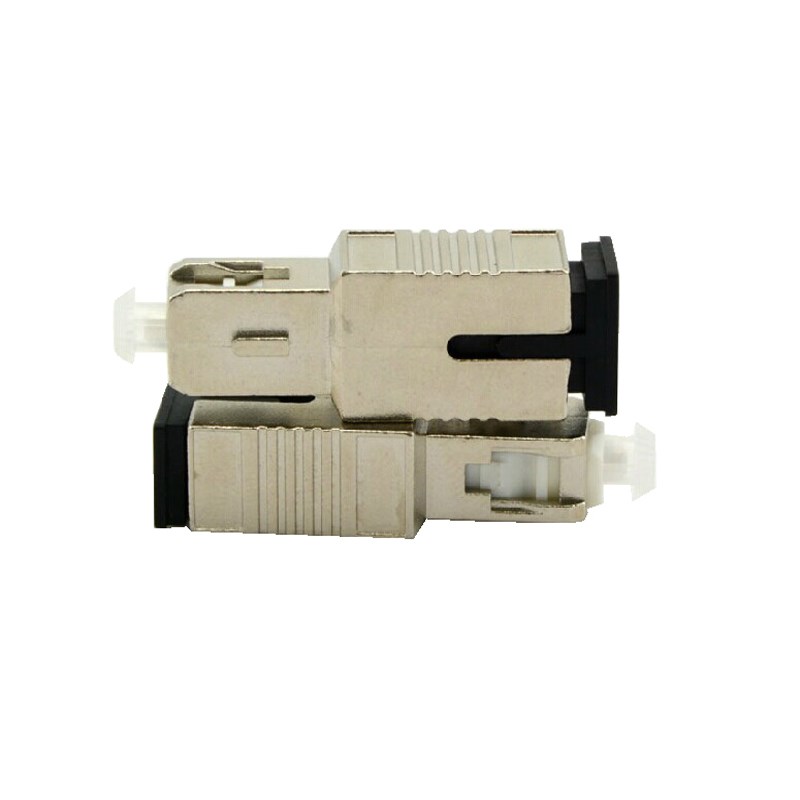

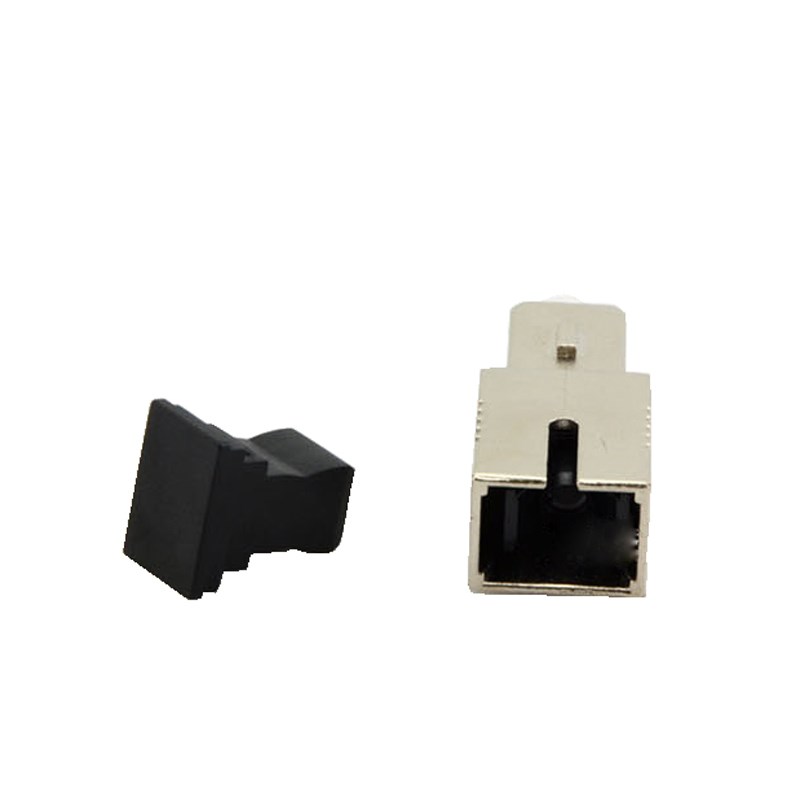

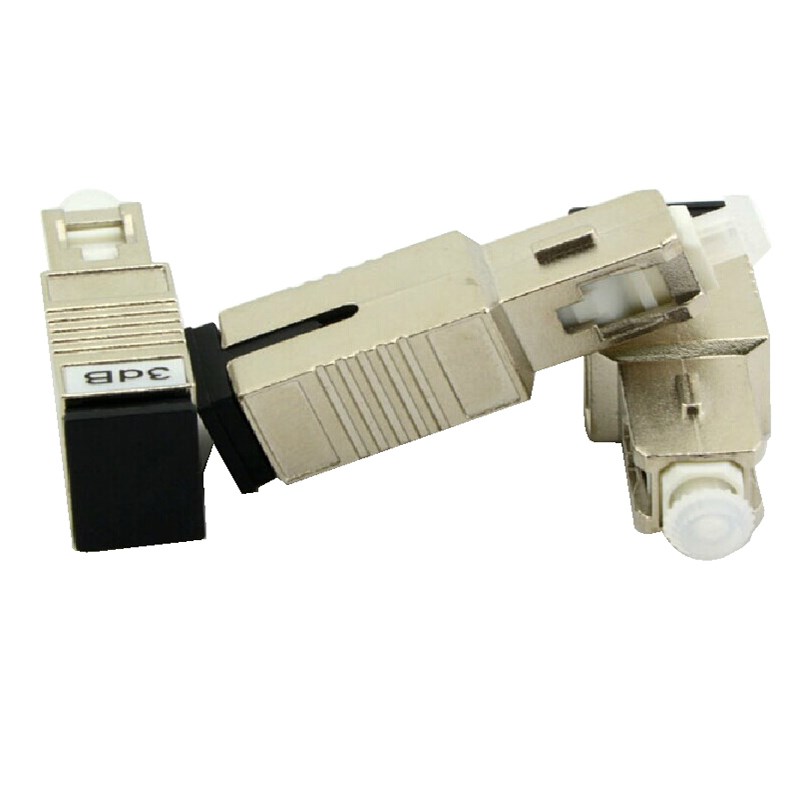

電信級SC 固定陰陽式光纖衰減器
SC 固定陰陽式光纖衰減器
海譽（HAIYU OPTICAL)衰減器能降低光信號能量的光無源器件，用于光通信系統當中的調試光功率性能、調試光纖儀表的定標校正
對輸入光功率的衰減，避免了由于輸入光功率超強而使光接收機產生的失真
具有衰減量精度高，附加損耗低，穩定性好的特征
| 光纖連接頭 | LC/SC/FC/ST/LSH | 連接頭類型 | 固定式母頭-母頭 |
| 傳輸模式 | 單模 | 衰減值 | 1~20dB |
| 工作波長 | 1260～1620(SM) | 衰減精度 | 1-9dB ±0.5, 10-20dB ±10% |
| 回波損耗 | ≥ 55dB | 最大輸入光功率 | 200mW |
| 工作溫度范圍 | -40～80°C | 偏振相關損耗 | ≤ 0.2dB |
| 儲存溫度范圍 | -40～85°C | 濕度 | 95%RH |
| 插芯材質 | 氧化鋯陶瓷 |
產品特點：
采用衰減光纖，具有很好的性能
結構簡單、緊湊，易于安裝、
性能穩定，可靠性高，適用于1260～1650nm寬頻
反射損耗高，插入損耗低
衰減器有以下基本用途：
1)控制功率電平：在微波超外差接收機中對本振輸出功率進行控制，獲得佳噪聲系數和變頻損耗，達到佳接收效果。在微波接收機中，實現自動增益控制，改善動態范圍。
2)去耦元件：作為振蕩器與負載之間的去耦合元件。
3)相對標準：作為比較功率電平的相對標準。
4)用于雷達抗干擾中的跳變衰減器：是一種衰減量能突變的可變衰減器，平時不引入衰減，遇到外界干擾時，突然加大衰減。
從微波網絡觀點看，衰減器是一個二端口有耗微波網絡。它屬于通過型微波元件
?
