光分路器：適用于將一根光纖信號分解為多路光信號輸出。

　　光分路器的作用：①把一道主光源通過分路器把光分成1-N份的光路出去；②是把1-N份的光路通過分路器合成為1束主光源回收！

　　工作原理：在單模光纖傳導光信號的時候，光的能量并不完全是集中在纖芯中傳播，有少量是通過靠近纖芯的包層中傳播的，也就是說，在兩根光纖的纖芯足夠靠近的話，在一根光纖中傳輸?shù)墓獾哪?chǎng)就可以進入另外一根光纖，光信號在兩根光纖中得到重新的分配

　　技術實現：目前有兩種類型光分路器可以滿足分光的需要：一種是傳統光無源器件廠家利用傳統的拉錐耦合器工藝生產的熔融拉錐式光纖分路器(Fused Fiber Splitter)，一種是基于光學集成技術生產的平面光波導分路器(PLC Splitter)，這兩種器件各有優點，用戶可根據使用場合和需求的不同，合理選用這兩種不同類型的分光器件，以下對兩種器件作簡單介紹，供參考。

　　熔融拉錐光纖分路器(Fused Fiber Splitter)

　　熔融拉錐技術是將兩根或多根光纖捆在一起，然后在拉錐機上熔融拉伸，并實時監控分光比的變化，分光比達到要求后結束熔融拉伸，其中一端保留一根光纖(其余剪掉)作為輸入端，另一端則作多路輸出端。目前成熟拉錐工藝一次只能拉1×4以下。1×4以上器件，則用多個1×2連接在一起。再整體封裝在分路器盒中。

　　這種器件主要優點有(1)拉錐耦合器已有二十多年的歷史和經驗， 許多設備和工藝只需沿用而已， 開發經費只有PLC的幾十分之一甚至幾百分之一(2)原材料只有很容易獲得的石英基板， 光纖， 熱縮管， 不銹鋼管和少些膠， 總共也不超過一美元. 而機器和儀器的投資折舊費用更少，1×2、1×4等低通道分路器成本低。(3)分光比可以根據需要實時監控，可以制作不等分分路器。

　　主要缺點有(1)損耗對光波長敏感，一般要根據波長選用器件，這在三網合一使用過程是致命缺陷，因?yàn)樵谌W(wǎng)合一傳輸?shù)墓庑盘?hào)有1310nm、1490nm、1550nm等多種波長信號。

　　(2)均勻性較差，1X4標稱最大相差1.5dB左右，1×8以上相差更大，不能確保均勻分光，可能影響整體傳輸距離。(3)插入損耗隨溫度變化變化量大(TDL)(4)多路分路器(如1×16、1×32)體積比較大，可靠性也會降低，安裝空間受到限制。

　　平面光波導功率分路器(PLC Optical Power Splitter)

　　平面光波導技術是用半導體工藝制作光波導分支器件，分路的功能在芯片上完成，可以在一只芯片上實現多達1X32以上分路，然后，在芯片兩端分別耦合封裝輸入端和輸出端多通道光纖陣列。

　　這種器件的優點有(1)損耗對傳輸光波長不敏感，可以滿足不同波長的傳輸需要。(2)分光均勻，可以將信號均勻分配給用戶。(3)結構緊湊，體積小(博創科技 1×32 尺寸：4×7×50mm)，可以直接安裝在現有的各種交接箱內，不需特殊設計留出很大的安裝空間。 (4)單只器件分路通道很多，可以達到32路以上。(5)多路成本低，分路數越多，成本優勢越明顯。 主要缺點有：(1)器件制作工藝復雜，技術門檻較高，目前芯片被國外幾家公司壟斷，國內能夠大批量封裝生產的企業也只有博創科技等很少幾家。(2)相對于熔融拉錐式分路器成本較高，特別在低通道分路器方面更處于劣勢。

　　總結

　　1、兩種器件的主要參數對比總結如下：

　　這兩種器件在性能價格方面各有優勢，兩種工藝技術也都在不斷升級，不斷克服各自的缺點。拉錐式分路器正在解決一次性拉錐數量不多和均勻性不良等問題；光波導分路器也在降低成本方面作不懈努力，目前兩種器件在1X8以上成本已相差無幾，隨著分路通道的增加平面波導型分路器價格更優。 2、如何選擇器件如何選用這兩種器件，關鍵要從使用場合和用戶的需求方面考慮。在一些體積和光波長不是很敏感的應用場合，特別是分路少的情況下，選用拉錐式光分路器比較實惠，如獨立的數據傳輸選用1310nm拉錐式分路器，電視視頻網絡可選擇1550nm的拉錐式分路器;在三網合一、FTTH等需要多個波長的光傳輸而且用戶較多的場合下，應選用光波導分路器。 目前，國內多數公司進行FTTH試驗網多采用拉錐式分路器，這是由于許多設計人員對PLC器件還不熟悉，國內也很少有公司生產這種器件。日本和美國FTTH真正商業運行的市場幾乎全部采用平面光波導分路器。

　　定做光分路器時需要提供哪些技術要求？

　　(1)指定用熔融拉錐型(光纖耦合型)光分路器。這種光分路器生產工藝比較簡單，具有較好的性能，在CATV系統中得到了廣泛的應用。

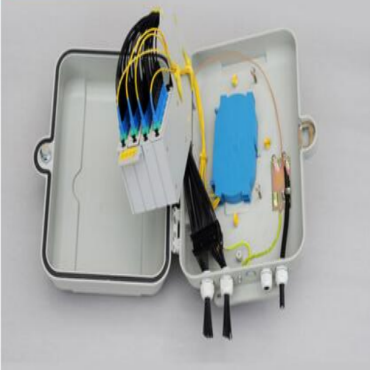

　　(2)確定結構形式。在機房里一般用19寸機架式、FC/APC或SC/APC接頭。如用在樹型網絡，需要把分路器安裝熔接在接續盒內，則要求分路器不帶機殼，不帶接頭，尺寸大約為80mm*60mm*15mm(不含引出光纖)。

　　(3)確定中心波長和帶寬。波長類型分為單一波長1310nm、單一波長1550nm、寬帶型(1310nm&1550nm)。帶寬類型分為窄帶型±20nm、寬帶型±40nm。一般情況下，選擇單一波長、窄帶型的光分路器，既能滿足使用，又能節省成本。

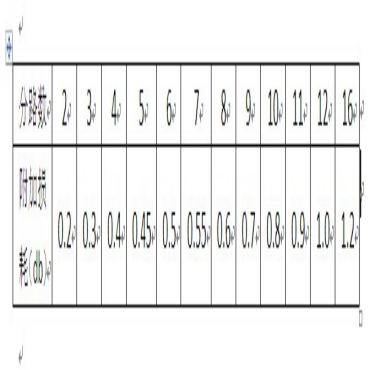

　　(4)要求附加損耗的上限如下：

　　(5) 確定分光比，精確到小數點后一位，如82.3% 。

　　波分比：光分路器將1路光信號分為N路信號，N=2叫光二分路器，N=4叫光四分路器，依此類推。一般1∶N 的光分路器均由一分為二和一分為三的光分路器組合而成。光分路器將一路光信號按不同功率比例分成多路的光信號輸出，實際的光纜傳輸干線中，常用光分路器將一路光信號分成強度不等的幾路輸出，光強較大的一路傳輸?shù)捷^遠距離，光強較弱的一路傳輸?shù)捷^近距離，使各個光節點的光功率近似相等。

　　(6)OMSP (Optical Multiplex Section Protect) 光復用段保護

　　這種技術是只在光路上進行1+1保護，而不對終端設備進行保護。在發端和收端分別使用1×2光分路器或光開關，在發送端對合路的光信號進行分離，在接收端對光信號進行選路。光復用段保護只有在獨立的兩條光纜中實施才有實際意義。
