光纖收發器是網絡數據傳輸中必不可缺少的一種設備，那么什么是光纖收發器呢，光纖收發器都有什么組成的呢，光纖收發器在數據傳播過程中起到什么作用呢？

　　光纖收發器的構成：

　　主要包括三個基本功能模塊：光電介質轉換芯片、光信號接口(光收發一體模塊)和電信號接口(RJ45)，如果配備網管功能則還包括網管信息處理單元。

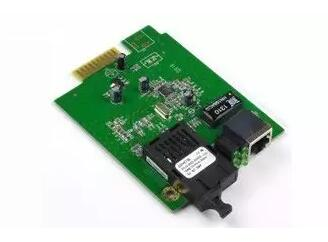

　　光纖收發器PCB板可分3個部分、2個電路，3個部分指：電源部分、網口部分、光口部分；2個電路是指：晶振電路、復位電路。

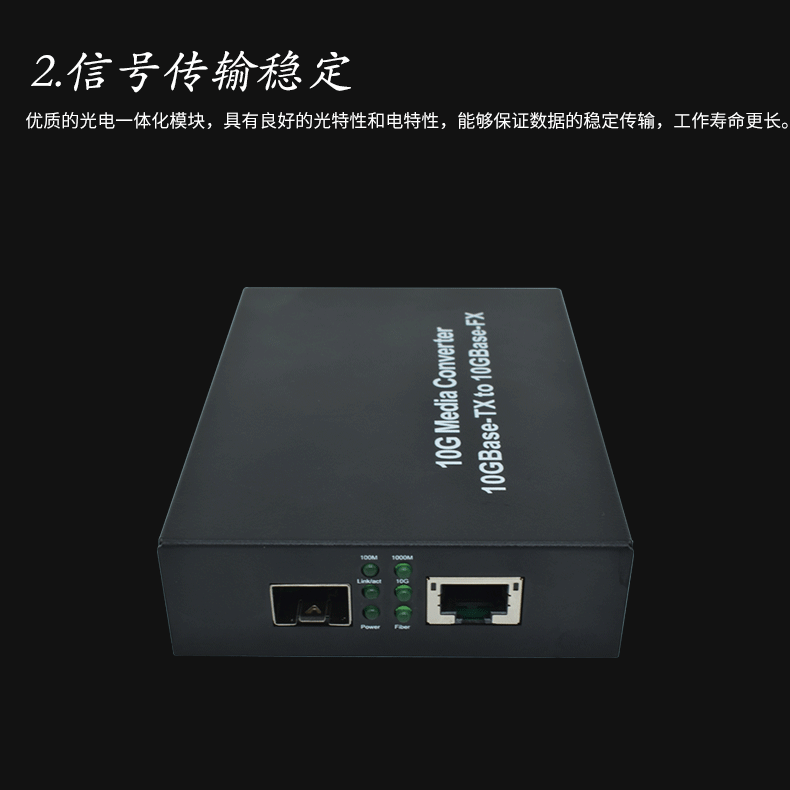

　　光纖收發器，是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器(Fiber Converter)。產品一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，且通常定位于寬帶城域網的接入層應用；同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。

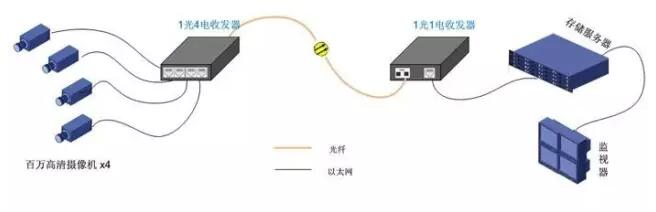

　　在一些規模較大的企業，網絡建設時直接使用光纖為傳輸介質建立骨干網，而內部局域網的傳輸介質一般為銅線，如何實現局域網同光纖主干網相連呢？這就需要在不同端口、不同線形、不同光纖間進行轉換并保證鏈接質量。光纖收發器的出現，將雙絞線電信號和光信號進行相互轉換，確保了數據包在兩個網絡間順暢傳輸，同時它將網絡的傳輸距離極限從銅線的100米擴展到100多公里(單模光纖)。

　　光纖收發器有哪些基本特點：

　　1、對網絡協議完全透明。

　　2、提供超低時延的數據傳輸。

　　3、支持超寬的工作溫度范圍。

　　4、采用專用ASIC芯片實現數據線速轉發?？删幊藺SIC將多項功能集中到一個芯片上，具有設計簡單、可靠性高、電源消耗少等優點，能使設備得到更高的性能和更低的成本。

　　5、可網管設備能提供網絡診斷、升級、狀態報告、異常情況報告及控制等功能，能提供完整的操作日志和報警日志。

　　6、機架型設備可提供熱拔插功能，便于維護和無間斷升級 。

　　7、支持齊全的傳輸距離(0～120公里)。

　　8、設備多采用1+1的電源設計，支持超寬電源電壓，實現電源保護和自動切換。

　　光纖收發器的分類：

　　光纖收發器的種類繁多，按不同的分類方式其種類也相應發生變化。

　　按光纖的性質可以分為多模光纖收發器和單模光纖收發器。由于使用的光纖不同，收發器所能傳輸?shù)木嚯x也不一樣，多模收發器一般的傳輸距離在2公里到5公里之間，而單模收發器覆蓋的范圍可以從20公里至120公里;

　　按所需光纖可分為單纖光纖收發器：接收發送的數據在一根光纖上傳輸 ;雙纖光纖收發器：接收發送的數據在一對光纖上傳輸 。

　　按工作層次/速率來分，可以分為單10M、100M的光纖收發器、10/100M自適應的光纖收發器和1000M光纖收發器。按結構來分，可以分為桌面式(獨立式)光纖收發器和機架式光纖收發器。桌面式光纖收發器適合于單個用戶使用，如滿足樓道中單臺交換機的上聯。機架式(模塊化)光纖收發器適用于多用戶的匯聚，如小區的中心機房必須滿足小區內所有交換機的上聯。

　　按網管可以分為網管型光纖收發器和非網管型光纖收發器。

　　按管理類型可分為，非網管型以太網光纖收發器：即插即用，通過硬件撥碼開關設置電口工作模式 。網管型以太網光纖收發器：支持電信級網絡管理

　　按電源類型可分內置電源光纖收發器：內置開關電源為電信級電源;外置電源光纖收發器：外置變壓器電源多使用在民用設備上。前者的優勢在于能支持超寬的電源電壓，更好地實現穩壓、濾波和設備電源保護，減少機械式接觸造成的外置故障點;后者的優勢在于設備體積小巧和價格便宜。

　　按工作方式來分，全雙工方式(full duplex)是指當數據的發送和接收分流，分別由兩根不同的傳輸線傳送時，通信雙方都能在同一時刻進行發送和接收操作，這樣的傳送方式就是全雙工制，全雙工方式無需進行方向的切換，因此，沒有切換操作所產生的時間延遲;

　　半雙工方式(half duplex)是指使用同一根傳輸線既作接收又作發送，雖然數據可以在兩個方向上傳送，但通信雙方不能同時收發數據，這樣的傳送方式就是半雙工制。

　　采用半雙工方式時，通信系統每一端的發送器和接收器，通過收/發開關轉接到通信線上，進行方向的切換，因此，會產生時間延遲。

　　光纖收發器常見故障及原因分析：

　　1.Power燈不亮

　　電源故障

　　2.Link燈不亮

　　故障可能有如下情況：

　　(a)檢查光纖線路是否斷路

　　(b)檢查光纖線路是否損耗過大，超過設備接收范圍

　　(c)檢查光纖接口是否連接正確，本地的TX與遠方的RX連接，遠方的TX與本地的RX連接。 (d)檢查光纖連接器是否完好插入設備接口，跳線類型是否與設備接口匹配，設備類型是否與光纖匹配，設備傳輸長度是否與距離匹配。

　　3.電路Link燈不亮

　　故障可能有如下情況：

　　(a)檢查網線是否斷路

　　(b)檢查連接類型是否匹配：網卡與路由器等設備使用交叉線，交換機，集線器等設備使用直通線。

　　(c)檢查設備傳輸速率是否匹配

　　4.網絡丟包嚴重

　　可能故障如下：

　　(1)收發器的電端口與網絡設備接口，或兩端設備接口的雙工模式不匹配。

　　(2)雙絞線與RJ-45頭有問題，進行檢測

　　(3)光纖連接問題，跳線是否對準設備接口，尾纖與跳線及耦合器類型是否匹配等。

　　(4)光纖線路損耗是否超出設備接受靈敏度。

　　5.光纖收發器連接后兩端不能通信

　　(1).光纖接反了，TX和RX所接光纖對調

　　(2).RJ45接口與外接設備連接不正確(注意直通與絞接)光纖接口(陶瓷插芯)不匹配，此故障主要體現在100M帶光電互控功能的收發器上，如APC插芯的尾纖接到PC插芯的收發器上將不能正常通信，但接非光電互控收發器沒有影響。

　　6.時通時斷現象：

　　(1).可能為光路衰減太大，此時可用光功率計測量接收端的光功率，如果在接收靈敏度范圍附近，1~2dB范圍之內可基本判斷為光路故障

　　(2).可能為與收發器連接的交換機故障，此時把交換機換成PC，即兩臺收發器直接與PC連接，兩端對PING，如未出現時通時斷現象可基本判斷為交換機故障

　　(3).可能為收發器故障，此時可把收發器兩端接PC(不要通過交換機)，兩端對PING沒問題后，從一端向另一端傳送一個較大文件(100M)以上，觀察它的速度，如速度很慢(200M以下的文件傳送15分鐘以上)，可基本判斷為收發器故障。

　　7.通信一段時間后死機，即不能通信，重起后恢復正常

　　此現象一般由交換機引起，交換機會對所有接收到的數據進行CRC錯誤檢測和長度校驗，檢查出有錯誤的包將丟棄，正確的包將轉發出去。但這個過程中有些有錯誤的包在CRC錯誤檢測和長度校驗中都檢測不出來，這樣的包在轉發過程中將不會被發送出去，也不會被丟棄，它們將會堆積在動態緩存中，永遠無法發送出去，等到buffer中堆積滿了，就會造成交換機死機的現象。因為此時重起收發器或重起交換機都可以使通信恢復正常，所以用戶通常都會認為是收發器的問題。

　　8.收發器測試方法

　　如果發現收發器連接有問題，請按以下方法進行測試，以便找出故障原因。

　　a)近端測試： 兩端電腦對PING，如可以PING通的話證明光纖收發器沒有問題。如近端測試都不能通信則可判斷為光纖收發器故障。

　　b)遠端測試： 兩端電腦對PING，如PING不通則必須檢查光路連接是否正常及光纖收發器的發射和接收功率是否在允許的范圍內。如能PING通則證明光路連接正常。即可判斷故障問題出在交換機上。

　　C)遠端測試判斷故障點： 先把一端接交換機，兩端對PING，如無故障則可判斷為另一臺交換機的故障。

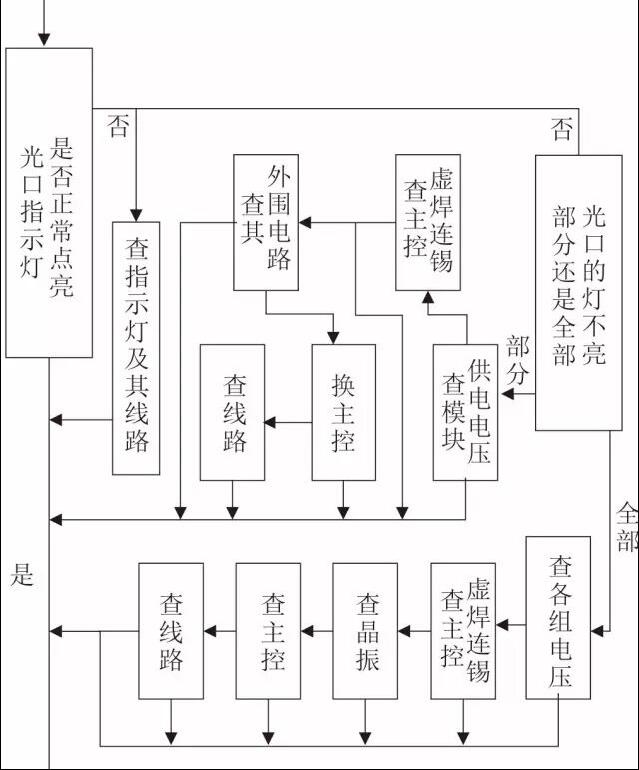

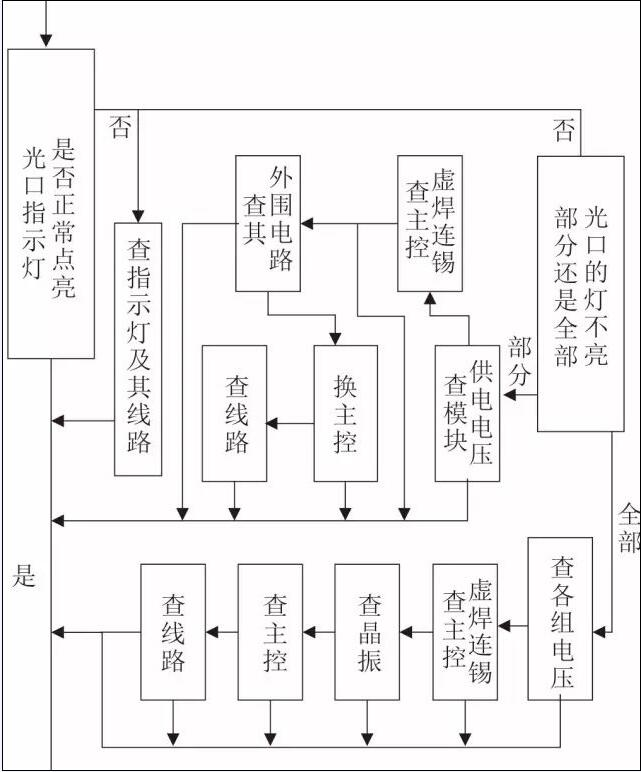

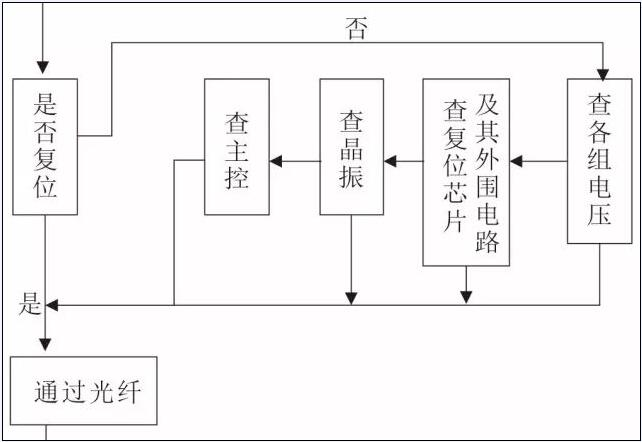

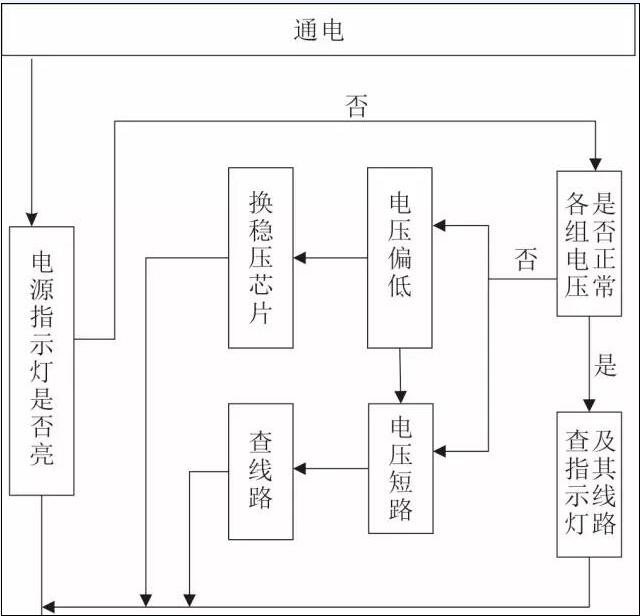

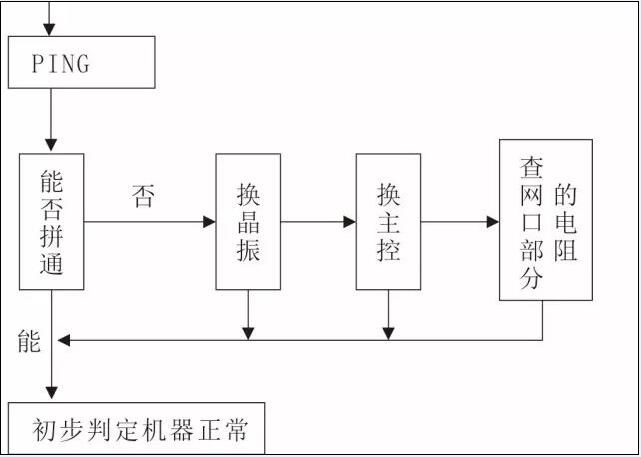

　　光纖收發器維修判斷過程圖：
